ここでは、オープンソースの KiCad を使って我々が JLCPCB に発注する基盤の製作を行う手順をご紹介します。

Mouser library loaderの使い方

KiCad を使っていて、『この回路図シンボル（フットプリント）ないのか…』と困ったことはありませんか？

そんなときに便利なのが Library Loader！

Mouser にこだわる理由は特にありませんが、Mouser にある IC なら、どんなものでも簡単に利用できます！

こちらが公式ページのリンクです。

これの通りに進めれば使えるようになりますが、もっと詳しく説明します。

1. このページからダウンロードをします

2. Zipファイルを展開し、Library Loaderの中にある下記をクリック



   そしてずっと "Next" を選択。お好みで設定を変えてもいいと思います。

3. デスクトップに下記のショートカットができていると思うのでそれを開きます。



4. 最初に SamacSys アカウントの登録が求められます。これができないと進めないので、登録しましょう。 既にアカウントを持っている人はログインしてください。

5. そのあとの設定です。

   まずは、Browseを押して、"Downloads Folder" を設定しましょう。 ここに設定したフォルダ内に入れたファイルが自動的に KiCad 等の ECAD に反映されるようになります。

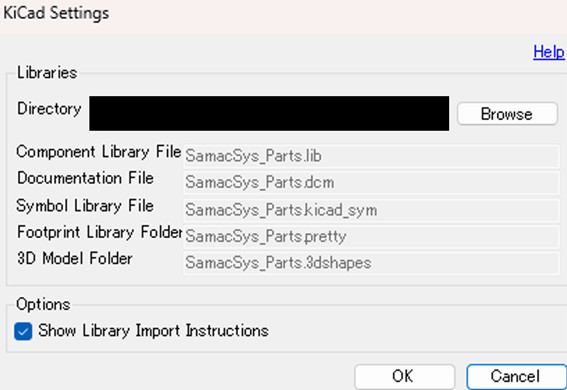

   次に "Your Ecad Tool" で自分の使っているECADを設定しましょう。僕は KiCad になっています。 横の Settings で、下の設定画面が開きます。ここで "Directory" に先ほどと同じところを指定します。



   Library Loader 内の設定はこれで完了です。

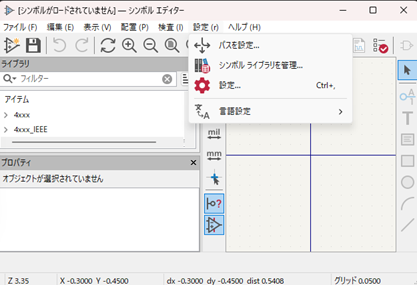

6. 次に KiCad 側でシンボルエディターを開きます。そして設定を開いてその中の「シンボルライブラリを管理」を選択します。



7. 「シンボルライブラリを管理」を開いたら画面内の下の画面のファルダのようなマークを押します。



8. 5で設定したフォルダを選びます。その中に SamacSys_Parts.kicad_sym というファイルがあるので選びます。

9. その後に、フットプリントエディターを開いて、同じように「設定」⇒「フットプリントライブラリーを管理」を選択後、 SamacSys_Parts.pretty を選択して設定します。

10. では実際に Library Loader のライブラリーを使ってみましょう！

11. "Library Loader" を開いて上の方にある、"Search for Part" を選択して使用したい部品を探しましょう。



12. Component search engine が開かれます。サインインが必要です。アカウントを持っていなければ作成しましょう。

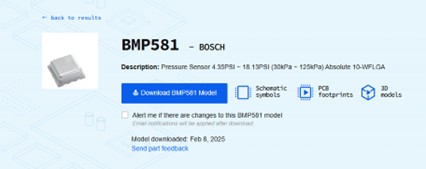

13. 欲しい部品を調べてそのページを開きます。



14. "Download ..." を押してダウンロードします。５で選択したフォルダ内にダウンロードしましょう。

15. これがでてきたら完了です。



    KiCadを開いてみてください。下記のように追加されているはずです。
